Une caméra d'inspection de forage est un ensemble optique descendu dans l'ouvrage pour filmer ses parois en profondeur, sans démontage ni terrassement. Elle sert à documenter l'état d'un puits, d'un captage ou d'un piézomètre avant de décider d'un curage, d'une régénération ou d'un chemisage. Voici la méthode d'auscultation, étape par étape, et la façon d'exploiter les images.
Quand faut-il ausculter un forage à la caméra ?
Un forage se dégrade sans signe visible en surface. La baisse de débit, une eau chargée en particules ou une pompe qui force peuvent venir d'un colmatage de crépines, d'un ensablement, d'une fissure de tube ou d'une déformation du cuvelage. L'œil nu ne tranche pas entre ces causes.
L'inspection vidéo répond à quatre situations courantes : la réception d'un ouvrage neuf, le diagnostic d'une perte de rendement, le contrôle avant et après une opération de régénération, et l'expertise d'un ouvrage repris par un syndic, une collectivité ou un bureau d'études.
Elle présente aussi un intérêt en cas de suspicion de communication entre nappes, de tête de puits mal étanche ou de dégradation après un épisode de pompage intensif.
Ses limites sont réelles. La caméra ne remplace ni un essai de pompage, ni une analyse d'eau, ni un diagraphie. La qualité des images dépend de la turbidité : une eau trouble impose une décantation préalable. Le diagnostic reste une interprétation à croiser avec l'historique de l'ouvrage.
- Réception d'un forage neuf : vérifier l'alignement, les crépines et le cuvelage.
- Baisse de débit : localiser l'origine avant de remplacer une pompe.
- Avant régénération : choisir la méthode adaptée au type de dépôt.
- Après régénération : contrôler l'efficacité du traitement.
- Expertise contradictoire : produire un enregistrement daté et exploitable.
Protocole d'auscultation : les quatre temps de l'intervention
Un audit vidéo ne s'improvise pas. La valeur du rapport dépend d'abord de la préparation du puits et de la propreté de l'eau au moment du passage.
Ensuite vient la descente. La tête optique progresse dans l'axe de l'ouvrage, et l'odomètre incruste la profondeur sur le moniteur : c'est ce repérage qui permet de rattacher chaque anomalie à une cote précise et de comparer deux campagnes d'inspection dans le temps.
Aux zones sensibles — soudures, transitions géologiques, fentes de crépines — l'opérateur passe en vision radiale. Il balaie la paroi sur 360° pour qualifier la nature du désordre, pas seulement le constater.
L'intervention se termine par la production du livrable : enregistrement vidéo, captures d'écran des anomalies et commentaires techniques, archivés avec la date et la référence de l'ouvrage.
- Préparation : relevé du niveau statique, extraction de la colonne d'exhaure, contrôle de la turbidité, temps de décantation.
- Descente axiale : progression lente, profondeur étalonnée en continu pour repérer les interfaces et les niveaux de cuvelage.
- Inspection radiale : balayage à 360° sur les zones critiques pour qualifier fissuration, corrosion ou ovalisation.
- Rapport : vidéo horodatée, photographies des désordres, commentaires incrustés pendant l'inspection.
Comment lire les images et en tirer une décision
Toutes les anomalies ne se ressemblent pas. Un dépôt ocre ou noirâtre, un voile blanchâtre sur les crépines et une fissure de tube n'appellent pas les mêmes suites. La couleur, la texture et la localisation orientent vers une origine chimique, biologique ou mécanique.
Un désordre se qualifie sur quatre critères : sa nature, son extension en longueur, sa position par rapport aux crépines et au cuvelage, et son évolution probable. Un même constat peut justifier une simple surveillance ou une intervention lourde, selon ces critères.
L'image seule ne suffit donc pas. Elle se lit avec le débit de l'ouvrage avant et après pompage, l'historique des interventions, la nature du terrain et les analyses d'eau. C'est ce croisement qui distingue un diagnostic d'une simple prise de vue.
- Nature du désordre : dépôt, corrosion, fissure, déformation, ensablement.
- Extension : ponctuelle ou continue sur une hauteur de colonne.
- Position : au-dessus, au niveau ou sous les crépines.
- Contexte : terrain, historique de pompage, analyses d'eau, essais de débit.
| Constat visuel | Origine probable | Suite technique à envisager |
|---|---|---|
| Colmatage ocre ou noirâtre | Oxydes de fer ou de manganèse | Régénération douce ou brossage mécanique |
| Dépôts blanchâtres sur crépines | Entartrage carbonaté | Acidification contrôlée et pistonnage |
| Fissure ou désalignement de tube | Tassement ou contrainte lithologique | Chemisage ou tubage interne selon diagnostic |
| Accumulation de particules au fond | Ensablement, gravillonnage défectueux | Curage préalable, air-lift ou mécanique |
| Perte de circularité du cuvelage | Poussée hydrostatique, écrasement latéral | Réévaluation de la pression admissible |
Quel matériel pour un forage profond et un puits de grand diamètre ?
Un ouvrage profond impose trois contraintes : l'obscurité totale, la pression hydrostatique et la longueur de câble. La tête optique doit rester lisible malgré l'eau chargée, le treuil doit remonter la sonde sans forcer, et la station de commande doit rester utilisable sur un chantier sans électricité de réseau.

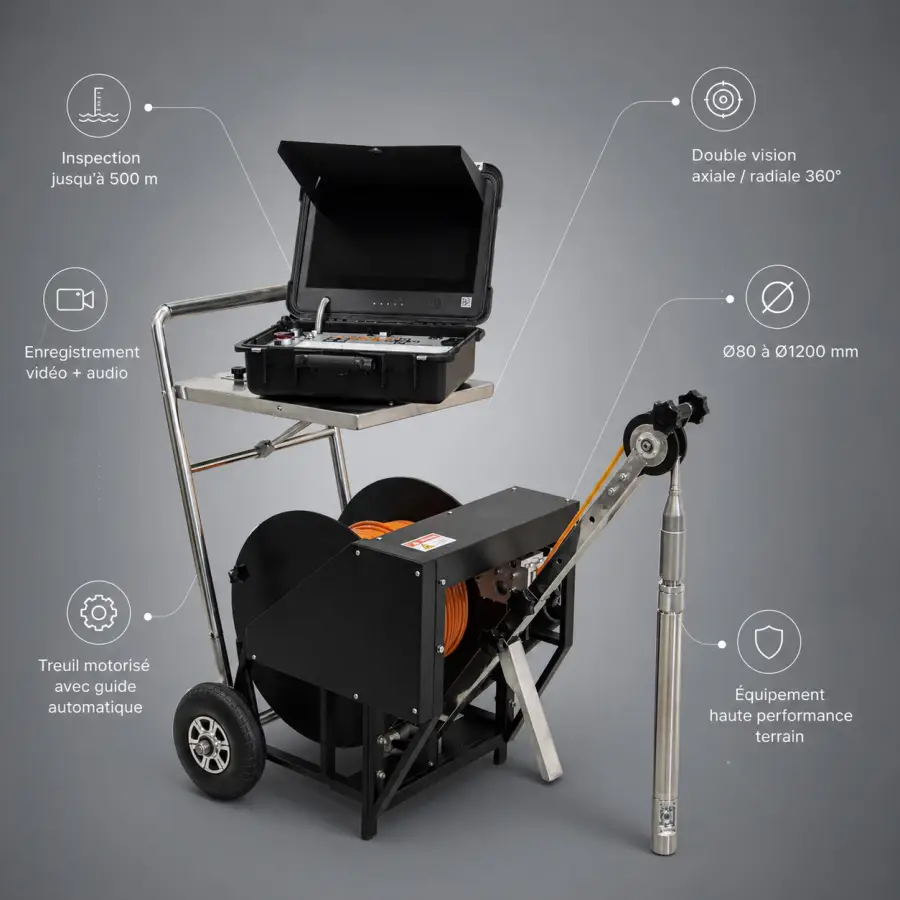

AGM TEC conçoit et distribue ce type de matériel depuis Bessières, en Haute-Garonne. Sa gamme verticale s'organise autour d'une tête optique à double vision, d'un treuil instrumenté avec guide et d'une station de commande compacte qui enregistre l'inspection et l'exporte pour le rapport.
Le brief client annonce une inspection jusqu'à 500 m de profondeur et une couverture de diamètres allant de Ø80 à Ø1200 mm selon la configuration. Ces plages doivent être confirmées ouvrage par ouvrage : elles dépendent de la sonde, du câble et du type de cuvelage rencontré.
Le dernier critère n'est pas technique mais industriel. Sur un ouvrage en arrêt, une pièce d'usure indisponible coûte plus cher que la caméra. Un atelier et un service après-vente implantés en France raccourcissent ces délais.
- Tête optique : double vision axiale et radiale, éclairage annulaire réglable.
- Treuil : câble porteur adapté à la profondeur visée, guide de descente, entraînement manuel ou motorisé selon la version.
- Station de commande : écran lisible en extérieur, alimentation autonome, enregistrement direct.
- Maintenance : pièces d'usure et réparation assurées en France par AGM TEC.
- Prise en main : formation de l'opérateur à la lecture des images et à la rédaction du rapport.
Pourquoi l'audit vidéo coûte moins cher que l'aveugle
Créer un forage neuf représente un coût financier et environnemental difficile à amortir. Une inspection vidéo est une dépense ponctuelle, engagée avant la décision de travaux.
Elle évite deux erreurs fréquentes : remplacer une pompe alors que le problème vient des crépines, et forer un nouvel ouvrage alors qu'une régénération suffisait.
Elle produit aussi une pièce exploitable dans un dossier administratif. Pour la police de l'eau et les services instructeurs, un enregistrement daté documente l'état de la tête de puits et l'isolement des nappes superficielles mieux qu'un compte rendu écrit.
Enfin, une colonne de crépines propre maintient la perméabilité et limite les pertes de charge. La consommation des groupes de pompage s'en ressent, sans garantie chiffrée : le gain dépend du degré de colmatage constaté.
- Cibler la cause avant d'engager un remplacement de pompe ou un nouveau forage.
- Comparer deux inspections successives pour suivre l'évolution d'un désordre.
- Constituer un dossier visuel horodaté pour les services de police de l'eau et les services instructeurs.
- Planifier la régénération au bon moment plutôt que sous contrainte d'arrêt d'exploitation.
- Justifier un budget de maintenance auprès d'un syndic ou d'une collectivité.
