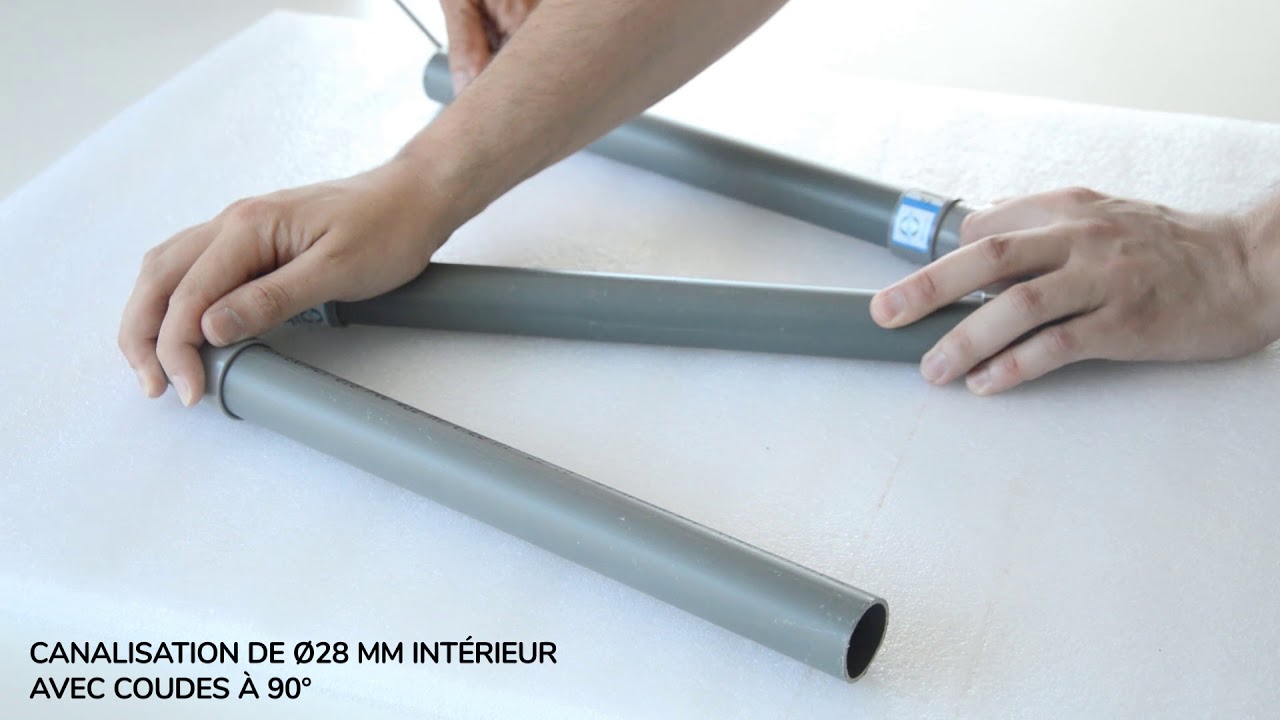

Une caméra de canalisation franchit un coude à 90° lorsque la tête d'inspection reste courte et guidée, que le câble poussé combine souplesse et rigidité, et que l'opérateur adapte sa poussée au rayon de courbure du coude. C'est le point de blocage le plus fréquent en inspection de réseaux : le diagnostic s'arrête là où la caméra ne passe pas. AGM TEC, fabricant français de caméras d'inspection basé à Bessières (Haute-Garonne), conçoit ses gammes Tubicam, Verticam et Scopicam pour ce type de configuration.
Pourquoi un coude à 90° est le point dur d'une inspection de canalisation
Dans une canalisation, un coude à 90° impose un changement de direction brutal. La tête de caméra doit pivoter dans un volume réduit, alors qu'elle est poussée par un câble semi-rigide qui, lui, continue tout droit. C'est cette opposition entre la trajectoire du câble et celle du conduit qui provoque le blocage.
Trois paramètres déterminent la difficulté : le diamètre intérieur du conduit, le rayon de courbure réel du coude et l'état de la paroi. Un coude encombré de dépôts, de racines ou de calcaire réduit d'autant l'espace disponible pour la tête.
Le résultat est concret pour le professionnel : si la caméra ne franchit pas le coude, l'inspection s'arrête avant la zone à diagnostiquer. Le rapport ne couvre alors qu'une partie du réseau, ce qui peut suffire pour un entretien courant mais pas pour un avant-projet ou une recherche de désordre.
- Diamètre intérieur du conduit et rayon de courbure du coude
- Longueur et forme de la tête d'inspection
- Souplesse et rigidité du câble poussé
- État de la paroi : dépôts, calcaire, racines, déformation
Ce qui permet à une caméra de franchir un coude à 90°
Le franchissement ne dépend pas d'un seul composant mais d'un ensemble cohérent. Une tête trop longue se met en travers dans le coude ; un câble trop souple n'avance plus ; un câble trop raide ne se courbe pas. Le bon compromis se joue sur la conception mécanique de l'ensemble caméra-câble.
Le guidage compte autant que la poussée. Une tête centrée, avec un éclairage qui reste utile même en courbure, permet à l'opérateur de voir où il engage la caméra et de corriger sa poussée avant le blocage, plutôt que de forcer.
Enfin, la méthode d'inspection fait partie de la solution : avancer par petites poussées, laisser la tête s'orienter, ne pas chercher à franchir le coude en une seule fois. Cette pratique s'apprend et se transmet.
- Tête d'inspection courte, profil adapté au passage en courbure
- Câble poussé offrant à la fois souplesse en courbe et reprise de poussée
- Éclairage et image exploitables même en position coudée
- Guidage et centrage de la tête dans le conduit
- Poussée progressive, contrôlée par l'opérateur
AGM TEC, fabricant français des caméras d'inspection de canalisations
AGM TEC conçoit et fabrique en France des caméras d'inspection de canalisations et de conduits, avec ses gammes Tubicam, Verticam et Scopicam, ainsi que des robots d'inspection. Le siège est situé à Bessières, en Haute-Garonne.
Cette position de fabricant change la relation avec le professionnel : les configurations de passage de coudes se discutent au cas par cas, selon le type de réseau, le diamètre et l'usage réel sur le terrain. Plombiers, syndics, collectivités, bureaux d'études, entreprises de TP et de ventilation n'ont pas les mêmes contraintes d'accès ni les mêmes besoins de restitution.
AGM TEC intervient comme interlocuteur technique auprès des professionnels : choix du matériel, prise en main, maintenance et suivi. Pour un besoin précis de passage de coudes à 90°, la réponse se construit à partir du diagnostic de votre configuration, et non d'un catalogue générique.
Quelle solution selon votre métier ?
Le besoin de franchir un coude à 90° ne se formule pas de la même façon selon l'activité. Le tableau ci-dessous résume ce qui pèse le plus dans chaque cas.
Ces critères servent de base à un échange technique : ils ne remplacent pas l'analyse de votre réseau, mais ils évitent les erreurs de choix les plus courantes.
| Profil | Ce qui compte en priorité |
|---|---|
| Plombier | Encombrement, rapidité de mise en œuvre, passage de coudes en réseau intérieur |
| Syndic / gestionnaire | Couverture complète du réseau inspecté et traçabilité du rapport |
| Collectivité | Réseaux longs, coudes multiples, robustesse du matériel |
| Bureau d'études | Qualité d'image et fiabilité des données pour l'avant-projet |
| TP / ventilation | Conduits de forte section, configurations atypiques, accès difficile |
Préparer l'inspection avant d'engager la caméra dans le coude
Une partie des échecs de franchissement se règle avant même de sortir le matériel. Connaître le tracé, le nombre de coudes et les points d'accès disponibles permet de choisir le point d'introduction le plus favorable.
Sur les réseaux anciens, un nettoyage préalable change la donne : un coude dégagé laisse plus de place à la tête qu'un coude encombré. Cette étape se décide selon le diagnostic et le contexte d'intervention.
Enfin, gardez en tête les limites : selon l'état du réseau et la géométrie du coude, le franchissement peut ne pas être garanti. Mieux vaut le savoir avant l'intervention et en tenir compte dans le rendu au client ou dans le cahier des charges.
- Identifier le tracé, le nombre de coudes et les points d'accès
- Vérifier le diamètre intérieur et le matériau du conduit
- Évaluer l'état de la paroi et l'opportunité d'un nettoyage préalable
- Choisir le point d'introduction le plus favorable au passage
- Prévoir une solution de repli si le coude n'est pas franchissable
