Une caméra de puits de forage est un ensemble d'inspection verticale : une tête de caméra, un câble, un treuil et un enregistreur. Elle descend dans un forage, un puits ou un piézomètre pour montrer l'état réel de l'ouvrage. Ce guide compare les critères qui comptent, puis présente la VERTICAM d'AGM TEC, fabricant français.
Qu'appelle-t-on caméra de puits de forage ?
Une caméra de puits de forage est un système d'inspection vertical. Il comprend une tête de caméra, un câble, un treuil et un enregistreur. L'opérateur descend la tête dans l'ouvrage, observe l'image en direct, puis la remonte.
L'usage est le contrôle visuel d'un ouvrage vertical : vérifier un tubage, repérer une crépine, localiser une obstruction, documenter un forage avant réception. Les foreurs, les plombiers, les bureaux d'études et les collectivités s'en servent pour objectiver l'état d'un puits.
Ne la confondez pas avec une caméra de canalisation horizontale. En vertical, le poids de la tête, le maintien dans l'axe et la gestion de la profondeur deviennent déterminants. Une image penchée ou collée à la paroi ne permet pas de conclure.
Quels critères comparer avant d'acheter une caméra verticale ?
Le comparateur ne se résume pas au prix. Quatre familles de critères décident de l'usage réel sur le chantier : le passage dans l'ouvrage, la profondeur atteinte, la qualité de l'axe de visée et la traçabilité de l'inspection.
Chaque configuration se choisit selon votre chantier, pas selon un catalogue. Un puits large et peu profond et un forage étroit et profond n'appellent pas le même équipement.
Enfin, validez les conditions du milieu avec le fabricant : eau claire ou trouble, forage sec ou immergé, tubage métallique ou PVC.
- Diamètre d'inspection : la tête et son dispositif de centrage doivent passer librement dans l'ouvrage.
- Longueur de câble : elle doit couvrir la profondeur réellement à inspecter, avec une marge de manœuvre.
- Centrage : un dispositif de centrage, disponible en version inox, garde la caméra dans l'axe et évite les images contre la paroi.
- Vision : axiale, radiale ou les deux, selon que vous regardez le fond du forage ou la paroi du tubage.
- Enregistrement : vidéo et export USB, pour joindre une preuve au rapport d'intervention.
- Autonomie et transport : batterie et encombrement du treuil, pour travailler sans alimentation sur site.
- Conditions du milieu : eau claire ou trouble, forage sec ou immergé — à valider avec le fabricant.
La VERTICAM d'AGM TEC : ce que propose le fabricant français
AGM TEC est un fabricant français basé à Bessières, en Haute-Garonne. La VERTICAM est sa gamme de caméras d'inspection verticale, conçue pour les puits et les forages.

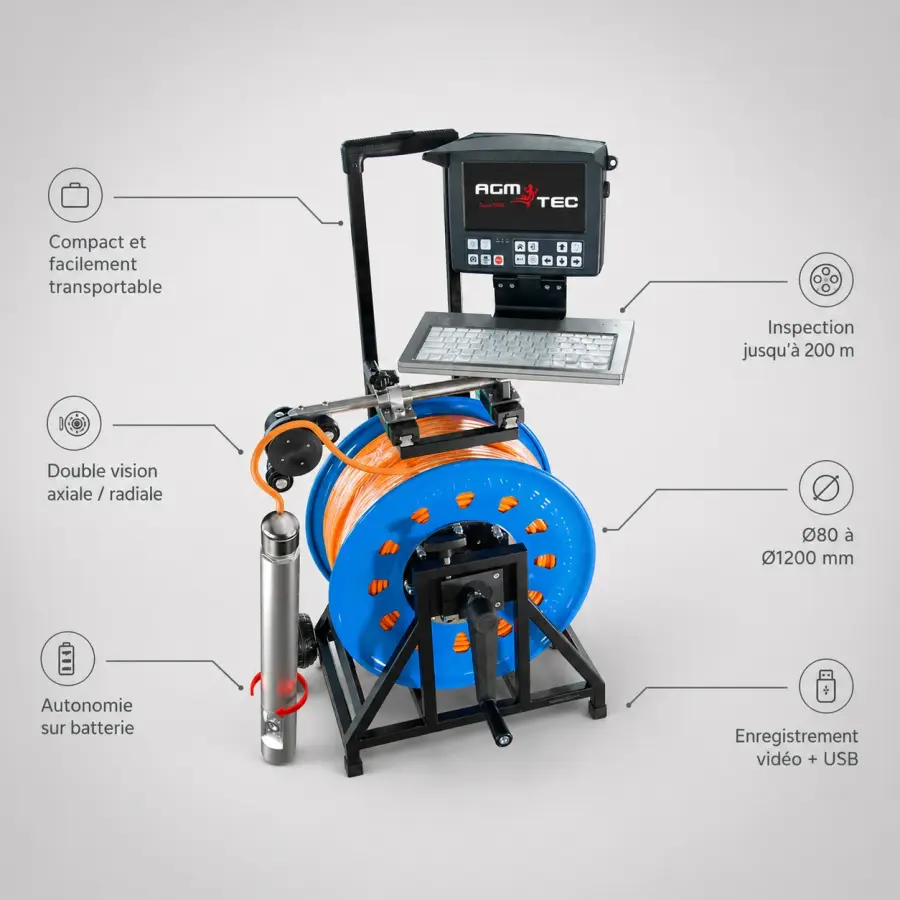

Le visuel de présentation de la VERTICAM annonce une inspection jusqu'à 200 m, une plage de Ø80 à Ø1200 mm, une double vision axiale et radiale, une autonomie sur batterie et un enregistrement vidéo avec export USB. L'ensemble est présenté comme compact et facilement transportable.
La VERTICAM HAD se configure. La fiche produit du fabricant propose notamment un câble de 60 mètres et un dispositif de centrage en inox, avec ou sans selon votre besoin. Ces options se valident au moment du devis.
Pour un plombier ou un syndic, l'intérêt est de documenter l'état d'un puits avant travaux. Pour un foreur ou un bureau d'études, c'est un outil de réception et de suivi d'ouvrage.
Comparatif rapide : les points à vérifier selon votre chantier
Ce tableau ne remplace pas un devis. Il sert à cadrer la discussion avec le fabricant ou le fournisseur.
Relevez la profondeur réelle, le diamètre et l'état de l'ouvrage avant de comparer les configurations entre elles.
| Critère | À vérifier | Conséquence terrain |
|---|---|---|
| Diamètre du forage | Passage de la tête et du centrage | Blocage ou descente impossible |
| Profondeur | Longueur de câble disponible | Inspection partielle |
| Centrage | Présence d'un dispositif inox | Image dans l'axe ou collée à la paroi |
| Vision | Axiale, radiale ou double | Lecture du fond ou du tubage |
| Enregistrement | Vidéo et export USB | Preuve jointe au rapport |
Quelles limites prévoir et quelles questions poser avant devis ?
Aucune caméra ne conclut seule. Une eau très trouble, un forage obstrué ou un tubage déformé limitent la lecture de l'image. Le diagnostic reste à confronter aux autres mesures.
Une caméra verticale ne remplace ni un essai de pompage ni une étude géologique. Elle apporte une preuve visuelle datée, ce qui suffit souvent à trancher entre réparation et reprise de l'ouvrage.
Avant de commander, posez les questions ci-dessous au fabricant. Les réponses conditionnent le choix du câble, du centrage et des accessoires.
- Quelle profondeur et quel diamètre dois-je réellement inspecter ?
- Quel câble et quel dispositif de centrage sont adaptés à cet ouvrage ?
- L'enregistrement est-il exportable en USB pour le rapport ?
- Quelles conditions d'eau, de température ou de pression sont acceptées ?
- Le treuil est-il transportable par une seule personne sur site ?
