Un générateur de fumée pour toit terrasse est un appareil qui injecte une fumée dense sous la membrane d'étanchéité afin de mettre la toiture en légère surpression. La fumée ressort par les défauts : elle rend visible, à l'œil, l'endroit où l'eau finirait par passer.
Comment fonctionne un générateur de fumée sur un toit terrasse ?
Le générateur produit une fumée dense à partir d'un liquide fumigène. Cette fumée est poussée dans le volume situé sous la membrane d'étanchéité, ou dans la lame d'air selon la constitution du complexe de toiture.
La toiture est mise en légère surpression. L'air chargé de fumée cherche la sortie : là où la membrane, un relevé, un joint ou une émergence présente un défaut, la fumée s'échappe visiblement.
L'opérateur lit alors la toiture comme une carte : chaque panache de fumée correspond à un point à vérifier. Le repérage se fait sans démontage et sans mise en eau.

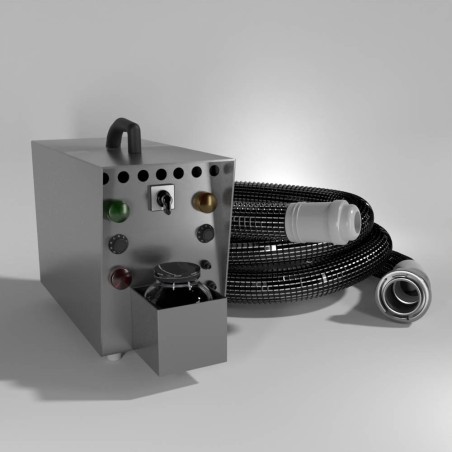

Le matériel se compose d'un coffret de commande, d'un tuyau souple et d'un raccord adapté au support à tester. Le choix du raccord dépend de la nature du toit terrasse et de l'endroit où l'injection est possible.
Pourquoi contrôler l'étanchéité d'un toit terrasse à la fumée ?
Un toit terrasse concentre les points sensibles : relevés d'acrotère, traversées de gaines, évacuations d'eaux pluviales, joints de dilatation, reprises de membrane. Une infiltration y est souvent difficile à localiser, car l'eau chemine sous la protection.
Le contrôle à la fumée donne une indication rapide sur l'emplacement des défauts. Il complète utilement une inspection visuelle et une recherche d'humidité par mesure.
Il s'adresse aux plombiers, aux étancheurs, aux syndics qui doivent objectiver une fuite en copropriété, aux collectivités qui gèrent un patrimoine de toitures, et aux bureaux d'études qui suivent une réception de travaux.
La méthode est non destructive : on n'ouvre pas la toiture pour comprendre d'où vient le désordre. C'est un avantage sur les bâtiments occupés.
Comment se déroule un contrôle d'étanchéité à la fumée ?
Le protocole reste simple, mais il demande de la méthode. La qualité du repérage dépend surtout de la préparation de la zone et de la lecture des sorties de fumée.
Voici les étapes généralement retenues :
- Repérer la zone à tester et identifier les accès possibles sous la membrane.
- Fermer les ouvrants et isoler les volumes pour éviter que la fumée se disperse.
- Mettre la toiture en légère surpression avec le générateur.
- Injecter la fumée et laisser le temps à la surpression de s'établir.
- Observer les sorties de fumée, les marquer au sol ou sur la membrane.
- Photographier chaque point et consigner les observations dans un rapport.
- Ventiler la zone avant de rendre l'accès aux occupants.
Quels accessoires pour un toit terrasse ?
Le générateur seul ne suffit pas : c'est l'ensemble coffret, tuyau, raccord et liquide fumigène qui rend le contrôle exploitable. Le raccord fait le lien entre l'appareil et la toiture.
Deux configurations reviennent selon le contexte : le raccord toit terrasse, pensé pour l'injection sous la membrane, et le raccord hélice, utilisé lorsque la diffusion doit se faire dans un volume. Le liquide fumigène alimente l'appareil en fumée.
Le choix se fait selon la constitution du complexe de toiture, l'accessibilité et le type de désordre recherché. Un diagnostic préalable permet de décider de la configuration.
| Élément | Rôle dans le contrôle |
|---|---|
| Générateur de fumée | Produit et pousse la fumée dans la zone testée |
| Liquide fumigène | Fournit la fumée dense utilisée pour le repérage |
| Raccord toit terrasse | Adapte l'injection à la membrane d'étanchéité |
| Raccord hélice | Diffuse la fumée dans un volume |
Ce que le contrôle à la fumée ne remplace pas
La fumée localise des défauts d'étanchéité à l'air. Elle ne quantifie pas un débit d'infiltration, ne mesure pas l'humidité des matériaux et ne se substitue pas à une mise en eau quand celle-ci est requise.
Le résultat dépend aussi des conditions du jour : vent, température, étanchéité des volumes voisins. Un contrôle réalisé dans de mauvaises conditions peut donner des sorties de fumée difficiles à interpréter.
Enfin, le contrôle à la fumée s'inscrit dans une démarche plus large : inspection visuelle, recherche d'humidité, examen des relevés et des évacuations. C'est la combinaison de ces observations qui permet de conclure, et non un seul essai.
Chez AGM TEC, fabricant français de matériels d'inspection basé à Bessières (31), ces appareils sont conçus pour un usage terrain. Les configurations et les accessoires sont à valider selon le type de toiture et le diagnostic à mener.
